Los compradores de una parcelación en el Oriente antioqueño reunieron dinero para pavimentar el carreteable de acceso: un kilómetro con pendientes fuertes que cada invierno se vuelve intransitable. El contratista propone placa huella. ¿Basta con fundir concreto sobre la vía que existe?
Respuesta corta: no. Una vía rural dura lo que duren su suelo y su drenaje. Si la subrasante es blanda, si el agua corre por encima o por debajo del pavimento y si los cortes se derrumban, cualquier pavimento, incluida la placa huella, se va a dañar. Antes de fundir hay que estudiar el suelo de la banca, los taludes y, sobre todo, cómo se va a manejar el agua.
1. Las partes de una vía
- Subrasante: el suelo natural o el lleno sobre el que se apoya todo. Es la base de la base.
- Estructura del pavimento: capas de material granular (subbase y base) y la capa de rodadura, que puede ser afirmado, placa huella, concreto o asfalto.
- Drenaje: cunetas, alcantarillas, descoles, filtros y bombeo de la vía.
- Taludes: los cortes y llenos a los lados de la vía.
El pavimento es solo la capa de arriba. Si falla lo de abajo o lo de los lados, el pavimento lo refleja.
2. El agua es la que destruye
En una vía rural de montaña, la mayoría de los daños empiezan por el agua:
- El agua que corre por la vía en pendiente erosiona el afirmado y socava los bordes de las huellas.
- El agua que se infiltra satura la subrasante y le quita capacidad de soporte: aparecen hundimientos y huellas partidas.
- El agua que baja de la ladera sin cunetas en la parte alta cruza la vía y arrastra material.
- El agua que se descarga sin descole al lado de abajo erosiona el lleno y se lleva la banca.
Por eso el diseño empieza por el drenaje: bombeo o peralte para sacar el agua de la vía, cunetas revestidas en pendientes fuertes, alcantarillas cada cierto tramo y descoles protegidos hasta un cauce o una zona estable.
3. Qué estudia la geotecnia en una vía
La subrasante
Con apiques a lo largo del trazado se conoce el suelo, su humedad y su capacidad de soporte, que se mide con ensayos como el CBR. Con eso se diseña el espesor de las capas del pavimento. Lo explicamos en el diseño de pavimentos y el ensayo CBR.
Los tramos críticos
Zonas húmedas, cruces de quebradas, llenos sobre suelos blandos, tramos donde la vía se ha hundido o se ha ido. Esos tramos piden soluciones particulares: reemplazo de material, geosintéticos, filtros o estabilización del suelo con cal o cemento. Revisa la estabilización de suelos con cal y cemento.
Los taludes
Los cortes de la vía deben tener una inclinación acorde con el suelo, y los llenos deben construirse compactados y protegidos contra la erosión. Un corte que se derrumba tapa la vía; un lleno que se va la corta.
4. La placa huella: cuándo conviene

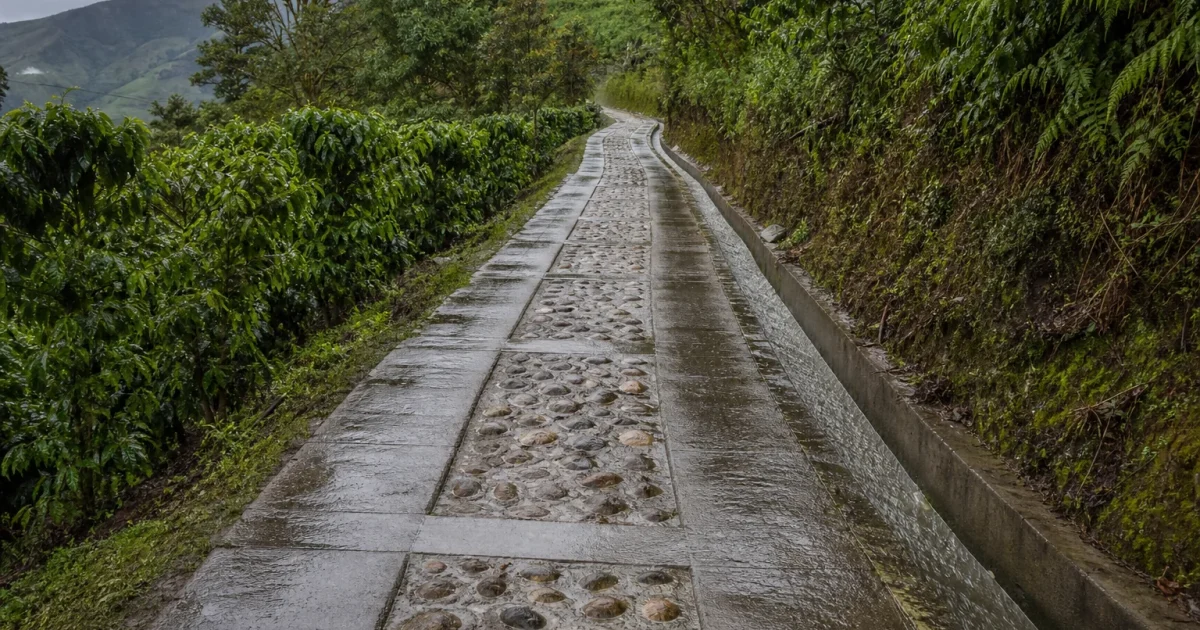

La placa huella son dos franjas de concreto reforzado por donde pasan las llantas, una zona central en piedra pegada o similar y vigas transversales que amarran el conjunto. Es popular en Colombia en vías terciarias y de acceso porque:
- Funciona bien en pendientes fuertes, donde el afirmado se lava.
- Usa menos concreto que una placa completa.
- Se puede construir con mano de obra local y por tramos.
Pero tiene condiciones:
- Es para tráfico bajo. Volquetas y camiones de obra frecuentes pueden partirla.
- Necesita una subrasante y una base en buen estado. No se funde sobre barro.
- Necesita drenaje: cunetas a los lados y salida del agua en cada tramo.
- El ancho de las huellas debe corresponder con los vehículos que realmente pasan.
5. Vías de parcelaciones
En una parcelación la vía no es solo un acceso: de ella dependen las redes, las aguas lluvias de todos los lotes y la entrada de los materiales de construcción de cada casa. Eso significa varios años de tráfico pesado de obra. Conviene diseñarla para esa etapa, construirla con drenaje completo desde el principio y dejar previstas las redes para no romperla después. Lo explicamos con más detalle en el estudio de suelos para parcelación.
6. Mantenimiento
- Limpiar cunetas, alcantarillas y descoles antes y durante el invierno.
- Reparar a tiempo los bordes socavados y las fisuras.
- Controlar el tráfico pesado en temporada de lluvias.
- Revisar los taludes después de aguaceros fuertes.
7. Errores comunes
- Fundir sobre la banca existente sin revisar la subrasante.
- Pavimentar sin cunetas ni alcantarillas.
- Soltar el agua al lado de abajo sin descole.
- Usar placa huella para tráfico de volquetas.
- Cortar taludes verticales para ganar ancho.
- Dejar el mantenimiento para cuando ya hay daño.
Conclusión
La vía de una finca o una parcelación es una inversión grande para quienes la pagan, y casi siempre se pierde por la misma razón: el agua y un suelo que nadie revisó. Un estudio de la subrasante, los taludes y el drenaje antes de fundir define dónde reforzar, qué estructura usar y cómo sacar el agua. Con eso, la placa huella o el pavimento que se elija dura lo que tiene que durar.
💡 ¿Están por abrir o pavimentar la vía de su finca o parcelación? Escríbenos y les contamos qué estudio conviene hacer antes de contratar la obra.
Preguntas frecuentes
Lo que más nos preguntan sobre este tema
¿Qué es una placa huella?
Es un tipo de pavimento usado en vías rurales que consiste en dos franjas de concreto reforzado por donde pasan las llantas de los vehículos, separadas por una zona central en piedra pegada o material similar, con vigas transversales que amarran el conjunto. Es útil en pendientes fuertes y tráfico bajo.
¿Necesito estudio de suelos para la vía de mi finca?
Si la vía va a ser larga, tiene pendientes fuertes, cortes altos, va a pavimentarse o hace parte de una parcelación, sí conviene. El estudio define la capacidad de la subrasante, la estabilidad de cortes y llenos y el drenaje, que son las causas principales de falla.
¿Por qué se parten las placas huella?
Las causas más comunes son una subrasante blanda o saturada, falta de base granular bien compactada, agua que corre por debajo o al lado de las huellas por falta de cunetas, y tráfico más pesado que el previsto, como volquetas o camiones de obra.
¿Qué es el ensayo CBR?
Es un ensayo que mide la capacidad de soporte del suelo de la subrasante comparándolo con un material de referencia. Se usa para diseñar el espesor de las capas del pavimento. Un CBR bajo indica un suelo débil que necesita más estructura o mejoramiento.
