Topografía con dron vs. topografía tradicional: cuál conviene a tu proyecto

«¿Ustedes hacen topografía con dron?» es hoy una de las primeras preguntas que recibimos. Detrás casi siempre hay una suposición: que el dron es la versión moderna y que la estación total es lo de antes.

No es así. Son dos herramientas que miden cosas distintas de maneras distintas, y cada una gana en un terreno diferente. Elegir mal no significa quedarse con la anticuada: significa quedarse sin la información que tu proyecto necesitaba.

Este artículo compara ambas con honestidad, explica cómo se ejecuta un vuelo bien hecho e incluye el factor que rara vez se menciona en una cotización y que decide el resultado más que ningún otro: la vegetación.

1. Cómo mide cada una

1.1 La topografía tradicional

La estación total mide ángulos y distancias desde un punto conocido hasta un prisma que sostiene un operario. Cada punto se toma de forma deliberada: el topógrafo decide qué medir y va donde hace falta.

A menudo se complementa con receptores GNSS, que obtienen coordenadas por satélite y permiten amarrar el trabajo a la red geodésica nacional con gran exactitud.

La característica esencial: cada punto es una medición directa de un lugar concreto elegido por criterio. Si en el terreno hay un quiebre de pendiente, el topógrafo lo ve y lo mide. Nada queda al azar, pero todo cuesta tiempo.

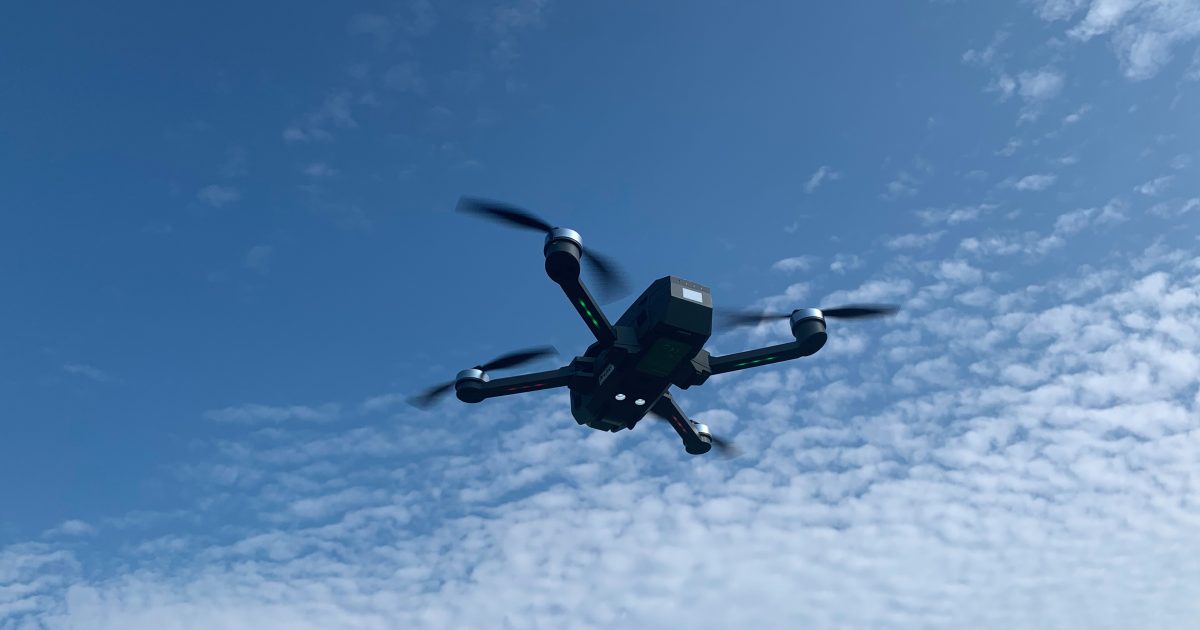

1.2 La topografía con dron

El dron sobrevuela el terreno tomando cientos de fotografías con alto solapamiento. Un programa las procesa por fotogrametría: reconoce puntos comunes entre imágenes y reconstruye la geometría en tres dimensiones, generando una nube de millones de puntos, un modelo del terreno y una ortofoto —una imagen aérea corregida sobre la que se puede medir—.

La característica esencial: mide la superficie visible desde el aire, de forma masiva y no selectiva.

Esa palabra, visible, es la clave de todo lo que viene después.

1.3 Cómo se planifica un vuelo bien hecho

Un vuelo topográfico no es despegar y dar vueltas. Se planifica en oficina antes de ir a campo, y de esa planificación depende la calidad del resultado. Cuatro decisiones lo definen:

La altura de vuelo. Determina el tamaño que representa cada píxel sobre el terreno, lo que en el oficio se llama GSD. Volar bajo da más detalle pero exige muchas más fotografías y más baterías; volar alto cubre rápido pero pierde resolución. La altura se elige en función del detalle que el proyecto necesita, no de la prisa.

El solapamiento. Cada punto del terreno debe aparecer en varias fotografías desde ángulos distintos para que el programa pueda triangularlo. Un solapamiento insuficiente produce huecos y deformaciones en el modelo. En terreno con pendiente o con vegetación se aumenta a propósito.

El patrón de vuelo. En terreno accidentado, un vuelo en una sola dirección deja zonas mal reconstruidas. Volar en malla cruzada y, cuando hay taludes o fachadas, con la cámara inclinada, mejora sensiblemente el resultado.

La hora del día. Suena menor y no lo es: las sombras largas del amanecer y el atardecer esconden detalle y confunden al algoritmo. El mediodía nublado y sin viento es la condición ideal.

Cuando alguien cotiza «un vuelo» sin mencionar nada de esto, no está cotizando un levantamiento topográfico.

2. Comparación directa

3. Del vuelo al plano: qué pasa en el computador

Entre la última batería y el plano que recibes hay un proceso de varias etapas que casi nunca se le explica al cliente. Vale la pena conocerlo por dos razones: porque aclara por qué un vuelo de una mañana puede tardar días en entregarse, y porque cada etapa hereda los errores de la anterior. Si algo salió torcido al principio, el producto final se verá impecable y estará mal.

3.1 Alineación de las fotografías

El programa toma las cientos de imágenes y busca en ellas rasgos reconocibles: la esquina de una piedra, una mancha de pasto, el borde de una teja. Cuando encuentra el mismo rasgo en varias fotos tomadas desde posiciones distintas, deduce por triangulación desde dónde se tomó cada una y hacia dónde apuntaba la cámara.

El resultado de esta etapa todavía no es el terreno: es el mapa de posiciones de la cámara. Que la alineación cierre bien es la condición de todo lo demás. Aquí es donde fracasan los vuelos con poco solapamiento, con exceso de viento, o sobre superficies sin textura —una playa de arena uniforme, una lámina de agua, un terreno recién nivelado—: si no hay rasgos que reconocer, no hay nada que emparejar.

3.2 Nube dispersa y amarre al terreno

Junto con las posiciones de cámara aparece una primera nube de puntos rala, una especie de esqueleto del terreno. Sirve para revisar que el vuelo cerró y para dar el paso más importante de todo el proceso.

En este momento se le indica al programa dónde están, en coordenadas reales, las dianas de control que se materializaron en campo. Hasta aquí el modelo es una maqueta: tiene la forma correcta pero flota, sin escala ni ubicación verdadera. Los puntos de control lo aterrizan, lo escalan, lo nivelan y lo ubican en el sistema de referencia del país.

3.3 Nube densa

Con las cámaras ya orientadas, el programa vuelve sobre las fotografías y calcula la profundidad de forma mucho más fina, casi píxel a píxel. De ahí salen los millones de puntos con color que se lucen en las presentaciones.

Es la etapa que más cómputo consume y, por lo mismo, la que se recorta cuando hay afán: se procesa en calidad baja, se ve bien en pantalla y pierde detalle justo donde importa.

3.4 Clasificación de puntos

La nube densa no distingue suelo de árbol ni de techo: para ella todos son puntos. Clasificar es etiquetarlos por categoría para poder quedarse solo con los que están sobre el suelo.

Hay algoritmos automáticos que hacen buena parte del trabajo, pero en terreno con vegetación mezclada, taludes o construcciones, la revisión manual es indispensable y toma horas. Es la tarea más costosa del proceso y la menos visible en el entregable, y por eso es la primera que desaparece en un trabajo barato.

3.5 Malla y modelo digital

Con los puntos clasificados se construye una superficie continua: se unen puntos vecinos formando triángulos hasta cubrir toda el área. De esa superficie se derivan las curvas de nivel, los perfiles y los volúmenes.

Conviene retener una idea de aquí: las curvas de nivel no se miden, se calculan. Son una interpretación de la superficie, y esa superficie solo es tan buena como los puntos que la sostienen.

3.6 Ortomosaico

Una fotografía aérea cruda no sirve para medir: los objetos altos se ven inclinados, el centro y los bordes tienen escalas distintas y el relieve desplaza todo lo que está fuera del eje de la cámara. Corregir esas deformaciones apoyándose en el modelo del terreno, y luego coser todas las fotos corregidas en una sola imagen continua, es lo que produce el ortomosaico, que es lo que solemos llamar ortofoto.

La diferencia práctica es simple: sobre una foto aérea no puedes medir; sobre una ortofoto sí.

Sumadas, estas etapas se cuentan en horas o días de máquina, más el tiempo humano de control de calidad, clasificación y dibujo. Un plazo de entrega razonable no depende de cuánto duró el vuelo, sino de cuánto dura el trabajo de oficina.

4. Modelo de superficie y modelo de terreno: la diferencia que decide tu diseño

De todo el vocabulario técnico que rodea al dron, este es el par de términos que más te conviene entender, porque es donde se pierden proyectos enteros.

El modelo digital de superficie (lo verás abreviado como MDS, o DSM en inglés) es todo lo que la cámara vio: el suelo, sí, pero también las copas de los árboles, los techos, los muros, la maleza y hasta el camión que estaba parqueado el día del vuelo.

El modelo digital de terreno (MDT, o DTM) es el suelo desnudo, ya depurado de todo lo que está encima.

4.1 Qué cambia en la práctica

• Curvas de nivel. Trazadas sobre un modelo de superficie, las curvas rodean árboles y edificios como si fueran montículos. Aparecen anillos cerrados donde en realidad solo hay un guayacán.
• Volúmenes. Un corte calculado contra la superficie de la vegetación arroja más material del real. Se termina cotizando un movimiento de tierras que no existe, o descubriendo en obra que falta.
• Drenajes. La escorrentía se traza siguiendo la pendiente del modelo. Si el modelo tiene copas de árboles, el agua «corre» por encima de los árboles.
• Implantación. Una plataforma, una vía de acceso o una edificación se ubican según cotas. Con cotas de superficie, la plataforma queda mal desde el papel.

4.2 Cómo distinguirlos sin ser técnico

Abre las curvas de nivel encima de la ortofoto y fíjate si los árboles y los techos tienen curvas propias. Si las tienen, esas curvas salieron del modelo de superficie. En un modelo de terreno bien procesado, una construcción se dibuja como una planta, no como una loma.

Otra revisión rápida: en un lote plano con árboles dispersos, un modelo de terreno correcto se ve casi liso; uno de superficie se ve granulado, lleno de protuberancias.

4.3 Qué pedir

Pide los dos, con el nombre explícito de cada archivo, y exige que el informe declare de cuál de ellos salieron las curvas y los volúmenes. El modelo de superficie es útil para conocer alturas de edificaciones y volumen de arbolado; el que va al diseño es el de terreno.

Esta distinción es parte de lo que tu diseñador necesita antes de empezar, tema que desarrollamos en qué necesita tu arquitecto antes de dibujar.

5. Donde gana el dron

Áreas extensas. Es la ventaja decisiva. Lo que a una comisión de topografía le toma días en una finca grande, un dron lo cubre en horas. En predios de varias hectáreas la diferencia de rendimiento es enorme.

Cálculo de volúmenes. Para medir cuánto material hay en un acopio o cuánta tierra se movió en un corte, la nube densa de puntos es superior a cualquier levantamiento por secciones. El método tradicional calcula entre perfiles separados e interpola lo que hay en medio; el dron mide la superficie completa. Y se puede repetir el vuelo cada mes para seguir el avance.

Zonas de difícil acceso o riesgo. Un talud inestable, una cantera activa, la ronda de un río. El dron levanta sin exponer a nadie.

La ortofoto. Este entregable se subestima. Tener una imagen aérea reciente, a escala y medible del predio es útil para el diseño, para las presentaciones y para documentar el estado del terreno antes de intervenirlo. En un litigio o en una discusión con un vecino, una ortofoto fechada vale mucho.

Seguimiento en el tiempo. Vuelos periódicos permiten comparar modelos y detectar movimientos del terreno o el avance real de la obra frente al programado.

6. Donde gana la estación total

Bajo vegetación. Es la limitación de fondo del dron y merece su propio apartado, más abajo.

Precisión en puntos concretos. Cuando necesitas la cota exacta de la tapa de una cámara, el nivel de un piso existente o el vértice preciso de un lindero, se mide directamente. Un modelo fotogramétrico interpola; la estación mide.

Linderos y mojones. Un mojón no siempre se distingue desde el aire, y muchas veces hay que apartar maleza para encontrarlo. Eso es trabajo de campo y de criterio.

Replanteo. Llevar los ejes del plano al terreno es la operación inversa al levantamiento, y solo se hace con equipo en tierra. El dron no replantea.

Predios pequeños. En un lote urbano corriente, montar el vuelo, colocar puntos de control y procesar puede tardar más que medirlo directamente.

Espacios cubiertos. Bajo losa, en un sótano o dentro de una edificación, el dron no aplica.

7. El factor que decide: la vegetación

Aquí está el malentendido más caro de la topografía con dron, y conviene decirlo sin adornos.

La fotogrametría mide lo que la cámara ve. Si el terreno está cubierto de pasto alto, rastrojo o arbolado, lo que el modelo reconstruye es la superficie de la vegetación, no el suelo que hay debajo.

El programa puede filtrar parte de esa vegetación y estimar el terreno, y lo hace razonablemente bien en pastos bajos. Pero bajo un dosel cerrado no hay filtro que valga: si ningún píxel vio el suelo, el suelo no está en los datos. Lo que aparezca ahí será interpolación entre los bordes despejados.

Las consecuencias son concretas: curvas de nivel que no corresponden al terreno real, volúmenes de corte mal calculados y un diseño basado en cotas que no existen. Y el problema es silencioso, porque el plano se ve perfectamente normal.

Qué hacer con esto:

• Si el lote está enmontado, desmonta antes de volar. Mejora el resultado más que cualquier equipo caro.
• Si hay arbolado que no se puede retirar, esa zona se complementa con levantamiento en tierra.
• Pregunta explícitamente cómo se van a obtener las cotas bajo vegetación. Si la respuesta es vaga, ahí hay un problema esperando.
• Exige que el informe indique qué zonas se midieron directamente y cuáles se interpolaron.

Una aclaración técnica útil: existe una tecnología aérea que sí penetra parcialmente la vegetación, el LiDAR, porque emite pulsos láser en lugar de tomar fotos, y algunos de esos pulsos alcanzan el suelo entre las hojas. Es otra cosa, con otro costo. Cuando alguien dice «topografía con dron» casi siempre se refiere a fotogrametría.

8. LiDAR aéreo: qué resuelve de verdad

La fotogrametría deduce la geometría a partir de imágenes. El LiDAR la mide directamente: el equipo emite pulsos láser hacia el terreno y cronometra lo que tarda cada uno en regresar. De ese tiempo sale la distancia a cada punto que golpeó. Esa diferencia de principio tiene varias consecuencias prácticas.

8.1 Por qué alcanza el suelo entre la vegetación

Un pulso láser que choca contra un árbol no se detiene en la primera hoja: parte de la energía sigue de largo por los huecos del follaje. El sensor registra varios retornos del mismo pulso, y el último suele venir del suelo. Quedándose con esos últimos retornos se reconstruye el terreno bajo un dosel que la cámara nunca habría atravesado.

Con una advertencia honesta: el láser no atraviesa la vegetación, se cuela por ella. Bajo un dosel muy cerrado la cantidad de pulsos que llegan al suelo cae bastante, y el modelo en esa zona se apoya en pocos puntos. Sigue siendo muy superior a la fotogrametría, pero no equivale a medir en tierra.

8.2 Otras diferencias que importan

• No necesita textura. Sobre arena, pastizal uniforme, terreno recién nivelado o superficies sin rasgos, la fotogrametría se pierde porque no encuentra qué emparejar. El LiDAR no depende de eso.
• No depende de la luz. Es un sensor activo: funciona con cielo cubierto y con poca luz, y las sombras no lo afectan.
• Mejor comportamiento vertical. Suele entregar cotas más confiables, que es justamente lo que la fotogrametría hace peor.
• No produce imagen por sí solo. El LiDAR entrega geometría, no fotografía. Por eso los equipos suelen llevar además una cámara: si quieres ortofoto, tiene que estar dentro del alcance contratado.
• Igual necesita control en tierra. Reduce la dependencia, no la elimina: el amarre y la verificación se siguen haciendo con puntos medidos con equipo topográfico.

8.3 Cuándo justifica su costo

• Predios grandes con arbolado o rastrojo alto que no se puede o no conviene retirar.
• Corredores largos: trazados viales, líneas de transmisión, ductos, canales.
• Áreas protegidas o rondas hídricas donde intervenir la vegetación no es una opción.
• Proyectos donde la cota bajo el bosque es la que define el diseño: una vía de acceso, un canal, un tanque, una obra de drenaje.
• Terreno sin textura donde la fotogrametría ya falló una vez.

Y al revés: en un lote despejado el LiDAR no aporta nada que la fotogrametría con buen control no dé por mucho menos. Pagarlo sobre potrero limpio es pagar por una capacidad que no vas a usar.

9. Precisión: qué significan los números

Es habitual ver precisiones de «centímetros» en las propuestas de vuelo. Conviene entender de qué depende ese número, porque no sale solo del equipo.

Depende de la altura de vuelo, del solapamiento entre fotografías, de la calidad de la cámara y, sobre todo, de los puntos de control en tierra: marcas materializadas en el terreno, bien repartidas por toda el área, cuyas coordenadas se miden con equipo topográfico y que sirven para amarrar y verificar el modelo.

Un vuelo sin puntos de control puede producir un modelo interno muy consistente y, aun así, estar desplazado varios metros respecto de su posición real. El plano se ve impecable y las coordenadas están corridas. Si después intentas cruzarlo con la cartografía oficial o replantear sobre él, el error aparece en obra.

Hay una distinción que conviene tener clara. La precisión relativa es qué tan bien se miden las distancias dentro del propio modelo; la exactitud absoluta es qué tan bien coincide ese modelo con su posición verdadera en el país. Un vuelo puede tener excelente precisión relativa y pésima exactitud absoluta. Los puntos de control son lo que resuelve la segunda.

Además, la precisión vertical de la fotogrametría suele ser peor que la horizontal, y la altura es justamente lo que importa para curvas de nivel y volúmenes.

La pregunta que debes hacer: «cuántos puntos de control van a colocar, cómo los van a repartir y con qué equipo los van a medir». La respuesta separa un trabajo topográfico de un vuelo bonito.

10. Cómo revisar un entregable sin ser técnico

Recibiste unos archivos, un plano y un PDF, y no eres topógrafo. Las revisiones que siguen no exigen serlo y detectan la mayoría de los trabajos flojos.

10.1 Lo que debes exigir en el informe

• Datos del vuelo: número de fotografías, altura, tamaño de píxel sobre el terreno, patrón utilizado y fecha de ejecución.
• Puntos de control: cuántos fueron, dónde quedaron —con un croquis, no con una descripción—, con qué equipo se midieron y cuál fue el error residual en cada uno.
• Puntos de chequeo. Esto es distinto y es la prueba de fuego: puntos medidos en tierra que no se usaron para amarrar el modelo y contra los cuales se compara el resultado. Sin ellos, el informe solo demuestra que el modelo se ajusta a sí mismo, que es otra cosa.
• Sistema de referencia declarado. En Colombia el sistema oficial es MAGNA-SIRGAS, adoptado por el IGAC. El informe debe decir en qué origen o proyección quedaron las coordenadas y qué referencia de altura se usó. Un archivo en coordenadas locales inventadas es un archivo que no se puede cruzar con nada.
• Delimitación de zonas. Qué se midió con vuelo, qué se midió en tierra y qué quedó interpolado.

10.2 Cinco revisiones que puedes hacer tú mismo

• Mide algo con cinta. Toma una distancia conocida y fácil del predio —el frente de una construcción, el ancho de la vía— y compárala con la del plano. Es un chequeo burdo y descubre errores de escala gruesos.
• Verifica una cota conocida. Si hay un punto cuya altura conoces por un trabajo anterior, compárala con la del modelo.
• Mira los bordes. Los modelos se degradan en el perímetro del vuelo, donde hay menos fotografías superpuestas. Si tu lote quedó justo en la orilla del área volada, el vuelo se planificó mal: debe extenderse más allá del límite del predio.
• Recorre la ortofoto en zoom. Zonas borrosas, techos derretidos, postes doblados o vehículos convertidos en manchas indican reconstrucción deficiente en ese sector.
• Revisa las curvas. No deben cruzarse entre sí, no deben atravesar una construcción y tienen que ser coherentes con lo que ves: donde sabes que hay un barranco, deben apretarse.

10.3 Señales de alarma

• Solo te entregan PDF o imágenes. Sin archivo editable no tienes con qué trabajar.
• El informe no menciona puntos de control, o los enumera sin reportar errores.
• Todos los puntos de control están en el centro del predio o alineados sobre una misma vía.
• No hay ninguna referencia al sistema de coordenadas ni a la altura de referencia.
• Se promete precisión de centímetros y nadie pisó el terreno.

11. Qué entrega cada uno

Del levantamiento en tierra sales con plano planimétrico, curvas de nivel, perfiles, cartera de puntos, archivo editable de CAD y memoria técnica. Lo detallamos en qué te entregan en un levantamiento topográfico.

Del vuelo con dron sales con todo lo anterior y además con tres productos digitales que conviene pedir por su nombre:

• Ortofoto georreferenciada. La imagen aérea corregida sobre la que se puede medir directamente.
• Nube de puntos. El dato crudo del que sale todo lo demás. Permite que otro profesional reprocese sin volver a volar.
• Modelo digital del terreno. La superficie del suelo, ya filtrada de vegetación y construcciones. Ojo con la distinción: el modelo de superficie incluye árboles y edificios; el modelo de terreno es el suelo desnudo. Para diseñar necesitas el segundo.

En ambos casos el entregable que más importa sigue siendo el mismo: el archivo editable de CAD. Una ortofoto espectacular en PDF no le sirve a tu diseñador. Y si te entregan el plano y no sabes interpretarlo, lo explicamos en cómo leer un plano topográfico.

12. Cómo se integran el vuelo y el trabajo en tierra en un mismo plano

La respuesta correcta a la pregunta del título suele ser «los dos». Vale la pena explicar cómo se juntan, porque no es un collage de dos trabajos separados.

12.1 La condición: un solo armazón

Ambos levantamientos tienen que estar amarrados al mismo sistema de coordenadas y a la misma referencia de alturas. La manera limpia de lograrlo es que la misma comisión que materializa y mide los puntos de control del vuelo levante también las zonas ciegas: la poligonal que sostiene los puntos de control es la misma que sostiene el trabajo en tierra, y todo cuelga de ahí.

Cuando el vuelo lo hace un proveedor y el trabajo en tierra otro, sin acordar el amarre desde el principio, aparece el problema clásico: dos levantamientos correctos cada uno por separado que no coinciden entre sí.

12.2 Qué se sigue midiendo en tierra aunque haya vuelo

• Zonas bajo arbolado o rastrojo alto.
• Interiores, entrepisos, sótanos y todo lo que esté bajo cubierta.
• Cámaras, pozos y sumideros: tapa y fondo, con diámetros y direcciones de tubería.
• Niveles de pisos y umbrales de construcciones existentes.
• Cauces bajo vegetación de ribera y fondos de quebrada.
• Linderos, mojones y cercas donde la ortofoto no permite decidir.
• Puntos de detalle que el proyecto necesite con exactitud fina.

12.3 El empalme, que es donde se ve el oficio

La frontera entre lo volado y lo medido en tierra es el punto delicado. Si las dos superficies no coinciden en cota, aparecen curvas de nivel que se estrellan y escalones absurdos en un terreno que en la realidad es continuo.

Un empalme bien hecho deja una franja de traslapo: una banda donde ambos métodos midieron y en la que se comprueba la diferencia entre uno y otro antes de unirlos. Esa diferencia, de paso, es uno de los mejores indicadores de la calidad del vuelo.

12.4 Cómo debe verse en el entregable

El plano debe traer capas separadas según el origen del dato, y la memoria debe incluir un esquema de cobertura que muestre qué zona salió de dónde. Es el documento que evita discusiones meses después, cuando alguien pregunte por qué una cota no corresponde con lo que encontró.

En proyectos en ladera esto pesa todavía más, porque la topografía es el insumo directo del estudio del subsuelo y de las obras que vengan después.

13. Vuelos periódicos: seguir la obra en el tiempo

Volar el mismo predio varias veces y comparar los modelos convierte al dron en algo más que un método de levantamiento: en una herramienta de control.

13.1 Qué se detecta comparando modelos

• Volumen movido entre dos fechas. Restando superficies se obtiene cuánto se cortó y cuánto se llenó, sin detener la obra ni mandar gente a medir entre maquinaria.
• Avance real contra programado. Una comparación mensual muestra con evidencia si el frente va donde debería ir.
• Cambios de forma en taludes. Abombamientos en el cuerpo, pérdida de material al pie, grietas de tracción en la corona. Un talud que se está moviendo cambia de geometría antes de fallar.
• Acopios. Cuánto material hay realmente, frente a cuánto dicen las remisiones.
• Erosión y socavación. Después de una temporada de lluvias, comparar cauces muestra dónde se llevó el agua el terreno.
• Drenaje real. Encharcamientos y direcciones de escorrentía que el diseño no había previsto.

13.2 La condición para que la comparación signifique algo

Los vuelos tienen que estar amarrados a los mismos puntos de control, materializados de forma permanente y ubicados en terreno estable, fuera de la zona que se mueve. Si cada vuelo se amarra a puntos distintos, la diferencia entre modelos mezcla movimiento real del terreno con error de georreferenciación, y ya no sabes qué estás mirando.

Conviene además repetir la misma altura, el mismo patrón y, en lo posible, una hora del día parecida. Las comparaciones se hacen entre iguales.

13.3 Hasta dónde llega y dónde empieza otra cosa

Un modelo de dron detecta movimientos del orden de varios centímetros. Es suficiente para ver que un talud se está deformando o que un lleno se asentó, pero no es vigilancia fina.

Cuando hay un movimiento activo que hay que monitorear de cerca, lo que se instala es instrumentación: inclinómetros, piezómetros, puntos de control medidos con estación total. El vuelo periódico cumple otro papel, y es muy valioso: da la visión de conjunto, muestra dónde vale la pena poner esa instrumentación y permite ver si las obras de estabilización de taludes están respondiendo como se esperaba.

14. Límites operativos: lo que puede dañar la programación

14.1 Clima

Viento. El problema no es solo el riesgo de perder el equipo. Con viento la aeronave se inclina para mantener la posición, la cámara deja de apuntar recto hacia abajo y el solapamiento real deja de ser el planificado. En zona de montaña el viento cambia con la hora del día y con la ladera.

Lluvia. La mayoría de equipos no vuela bajo lluvia. Y cuando escampa, el terreno mojado devuelve reflejos que confunden el emparejamiento de imágenes.

Nubosidad. No siempre es enemiga: un cielo completamente cubierto da luz difusa y uniforme, sin sombras duras, y es una condición excelente. Lo malo son las nubes rotas, porque entre una fotografía y la siguiente pasan sombras y el mismo terreno queda registrado con brillos distintos. Y lo peor es la nube baja: si se mete entre el dron y el suelo, no hay vuelo.

Niebla y llovizna de ladera. En zonas altas y en cañones, la ventana despejada puede reducirse a un par de horas al día.

14.2 Autonomía y altitud

Cada batería rinde una fracción de hora de vuelo útil, y ese rendimiento baja con el viento y con la altura sobre el nivel del mar, porque el aire menos denso obliga a las hélices a trabajar más. Un área extensa se cubre con varios juegos de baterías y, a veces, en varias sesiones.

Eso tiene un efecto colateral: si las sesiones quedan separadas por horas, la luz cambia y el mosaico puede mostrar diferencias de tono entre bloques. No afecta la geometría, pero se nota en la ortofoto.

La conclusión es de cronograma: la fecha de un vuelo es una intención, no una promesa. Una programación que no contempla días alternos está mal hecha.

14.3 Espacio aéreo y permisos

En Colombia, las operaciones con aeronaves no tripuladas están reguladas por la Aeronáutica Civil, y hay condiciones que recaen tanto sobre el lugar de vuelo como sobre el equipo y quien lo opera: zonas donde no se puede volar, zonas donde se requiere autorización previa y requisitos aplicables a la operación.

No vamos a citar aquí alturas, distancias ni trámites concretos, porque la reglamentación se actualiza y una cifra desactualizada es peor que ninguna. El principio que sí puedes aplicar es este: antes de contratar, pide que el operador te confirme que la operación en tu predio está permitida o autorizada, y verifica lo que necesites directamente con la autoridad aeronáutica. Los entornos aeroportuarios, las instalaciones de seguridad y las concentraciones de personas son, en general, los casos sensibles.

Hay además una capa que no es aeronáutica y que también genera problemas: predios vecinos, comunidades y áreas protegidas con sus propias reglas. Avisar antes evita que el vuelo se interrumpa a mitad de camino.

14.4 Lo que un dron no hace, aunque te lo ofrezcan

• Replantear. Llevar el diseño al terreno se hace con equipo en tierra, sin excepción.
• Definir linderos. Es un asunto jurídico y de campo. La ortofoto ayuda a ubicarse y a ilustrar; no establece propiedad.
• Medir bajo cubierta. Sótanos, interiores, entrepisos, túneles y bóvedas quedan fuera de su alcance.
• Ver el fondo del agua. La lámina refleja: el modelo devuelve la superficie del agua, no el lecho. Medir fondos es batimetría, otro trabajo con otro equipo.
• Detectar lo enterrado. Redes, tanques, tuberías y cimentaciones existentes no se ven desde el aire.
• Sustituir la exploración del subsuelo. Un modelo de la superficie no dice absolutamente nada sobre lo que hay debajo. Saber qué material tienes y hasta qué profundidad exige perforar y ensayar, tema que explicamos en cómo se estudia el suelo de un proyecto en ladera.
• Levantar fachadas con un vuelo normal. Un vuelo con la cámara vertical ve techos, no paredes. Para fachadas y taludes escarpados se hace vuelo oblicuo, y hay que pedirlo expresamente.

Si alguien te ofrece cualquiera de estas cosas «con dron», no está describiendo un método: está vendiendo.

15. Qué mueve el costo de cada método

Sin entrar en cifras, sí conviene entender qué hace que un levantamiento salga más o menos costoso. Sirve para negociar sobre lo que importa y no sobre el descuento.

La primera idea es la más útil: en topografía con dron el costo no crece en proporción al área. Hay un componente fijo grande —desplazamiento, materialización y medición de los puntos de control, procesamiento, dibujo— que existe igual en un predio de una hectárea que en uno de veinte. Por eso el dron resulta caro en un lote pequeño y muy conveniente en uno grande, y por eso comparar «por hectárea» entre proyectos distintos no dice nada.

Un aviso sobre comparar propuestas: dos cotizaciones solo son comparables si describen el mismo alcance. Una que incluye puntos de control medidos, clasificación manual, modelo de terreno y CAD por capas no es «más cara» que otra que entrega ortofoto y curvas automáticas: es un producto distinto. La diferencia se termina pagando después, en obra.

16. Cuatro errores al contratar un vuelo

1. Contratar por el equipo y no por el entregable. «Tengo un dron profesional» no dice nada sobre qué vas a recibir. Contrata productos: ortofoto, modelo de terreno, curvas, CAD.

2. Aceptar un vuelo sin puntos de control. Es lo que separa un levantamiento de un video promocional.

3. No preguntar por la vegetación. Ya explicado, y es el que más dinero cuesta.

4. Creer que el dron sirve para linderos. Los vértices de un predio se materializan y se miden en tierra. La ortofoto ayuda a ubicarse, no a definir la propiedad.

17. Cómo decidir

• Lote urbano pequeño, con construcciones o linderos que precisar: estación total.
• Finca o predio grande y despejado: dron, con puntos de control bien medidos.
• Terreno con arbolado o rastrojo alto: tierra, o dron más complemento en tierra en las zonas cubiertas.
• Cálculo de volúmenes o seguimiento de movimiento de tierras: dron.
• Talud inestable o zona de riesgo: dron.
• Replanteo en obra: siempre equipo en tierra.

Y una nota operativa: volar no es libre. Las operaciones con aeronaves no tripuladas están reguladas por la Aeronáutica Civil, y hay zonas —cercanías de aeropuertos, áreas restringidas— donde no se puede volar o hace falta autorización previa. Un operador serio te lo advierte antes de cotizar, no después de cobrar.

Conclusión

El dron no sustituyó a la topografía tradicional: amplió lo que se puede hacer. Es superior en áreas grandes, volúmenes, zonas peligrosas y documentación visual. La estación total sigue siendo insustituible en precisión puntual, bajo vegetación, en linderos y en replanteo.

Lo esencial: la fotogrametría solo mide lo que la cámara ve, así que la vegetación es el factor decisivo; los puntos de control en tierra son lo que convierte un vuelo en un levantamiento; el modelo que necesitas para diseñar es el de terreno y no el de superficie; y en cualquiera de los dos casos, lo que tienes que llevarte es el archivo editable.

En trabajos serios sobre terrenos reales, la respuesta casi nunca es uno u otro. Es combinarlos donde cada uno rinde mejor.

💡 Trabajamos con estación total, GNSS y dron, y proponemos la combinación según lo que tenga tu predio: extensión, pendiente, vegetación y lo que vayas a construir. Cuéntanos dónde queda y qué necesitas.
