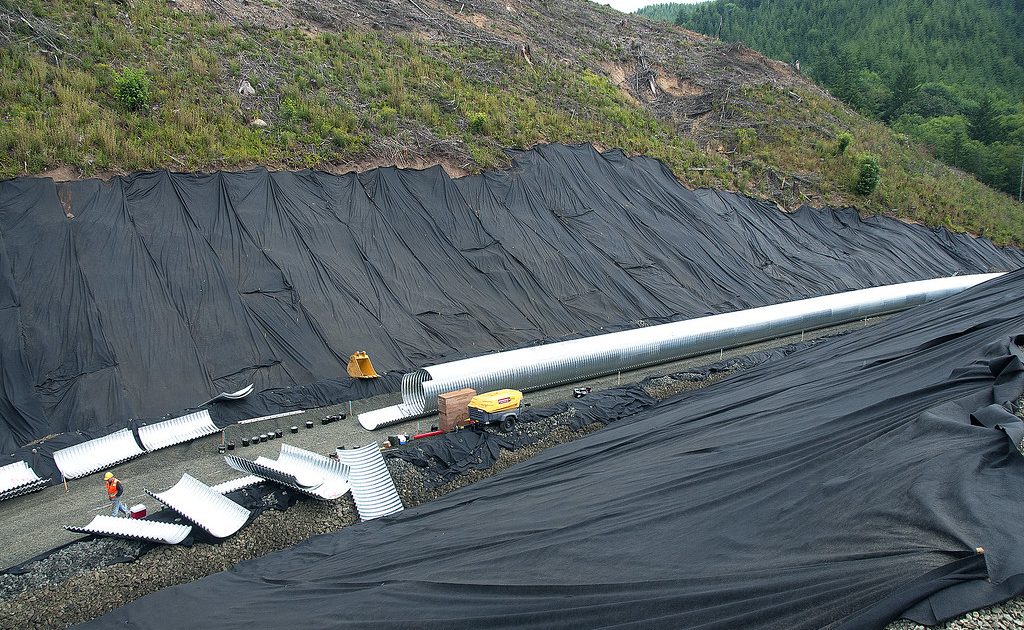

Drenajes según el tipo de suelo: la guía que evita humedades y hundimientos

Terminó el primer invierno fuerte desde que entregaron la casa. Bajas al sótano y encuentras una mancha oscura en el muro, a media altura, con forma de nube. La tocas y está fría y húmeda. Piensas que es condensación, abres una ventana, compras un deshumidificador. Tres meses después la mancha creció, el zócalo de madera se abombó y apareció un polvillo blanco sobre el concreto. Ese polvillo no es moho: son sales que el agua arrastró desde adentro del muro y dejó al evaporarse. Es la firma de que hay agua circulando por el respaldo de la estructura.

Ese muro no se está humedeciendo por el aire. Se está humedeciendo porque, detrás de él, el terreno se saturó y no tuvo por dónde botar el agua. La presión del agua acumulada empuja contra el concreto y busca cualquier poro, cualquier junta fría, cualquier fisura de retracción. Y el concreto, por bueno que sea, no es impermeable: es poroso.

Este artículo trata de eso. De por qué el agua es la causa número uno de los problemas geotécnicos en Colombia, y de cómo el tipo de suelo que tienes debajo determina cuál sistema de drenaje necesitas. Porque no hay un drenaje universal. Un filtro que salva una casa en una ladera de arcilla en Envigado puede ser un desperdicio de plata en un lote arenoso, y un pozo de infiltración que funciona perfecto en un suelo permeable puede convertirse en una bomba de tiempo si lo construyes sobre limos.

1. Por qué el agua rompe cosas: los cuatro mecanismos

Antes de hablar de tubos y gravas, tienes que entender qué le hace el agua al suelo. No es un solo problema, son cuatro, y cada uno pide una respuesta distinta.

1.1 Presión de poros: el suelo pierde su agarre

Un suelo resiste carga por dos vías: la fricción entre sus partículas y la cohesión entre ellas. La fricción depende de qué tan apretadas estén las partículas unas contra otras. Cuando el agua llena los vacíos entre partículas y no puede salir, esa agua empieza a cargar parte del peso. Y el agua no tiene fricción.

En términos prácticos: el esfuerzo que mantiene las partículas apretadas se llama esfuerzo efectivo, y es igual al peso total menos la presión del agua en los poros. Si la presión del agua sube lo suficiente, el esfuerzo efectivo baja hasta casi cero y el suelo pierde su capacidad de resistir. Deja de comportarse como un sólido.

Por eso los deslizamientos no ocurren en verano. Ocurren después de días de lluvia, cuando el agua ya se infiltró, llenó los poros y no encontró salida. El talud no se cayó porque llovió encima; se cayó porque el agua que entró no pudo salir. Esa distinción lo cambia todo: no se trata de tapar, se trata de evacuar.

1.2 Empuje hidrostático: el muro que nadie diseñó para eso

Un muro de contención se diseña para aguantar el empuje del suelo que retiene. Ese empuje se calcula con el peso del suelo y su ángulo de fricción. Pero si detrás del muro el terreno se satura, aparece un empuje adicional: el del agua misma, que actúa como un líquido y presiona en todas direcciones.

La diferencia no es menor. El agua saturada detrás de un muro puede más que duplicar el empuje para el que se diseñó la estructura. Un muro perfectamente calculado, con buen acero y buen concreto, se voltea o se fisura simplemente porque se le negó la salida al agua. Y el remedio original costaba una fracción de lo que cuesta reparar el muro.

1.3 Arrastre de finos: el suelo se va por el desagüe

Cuando el agua se mueve dentro del suelo, arrastra las partículas más pequeñas. Si esa agua encuentra una salida —una junta, un tubo mal filtrado, un talud descubierto— se lleva los finos con ella. El suelo pierde material desde adentro, se forman conductos, y esos conductos crecen. El fenómeno se llama erosión interna o tubificación.

El resultado en superficie es un hundimiento localizado que aparece de la nada. Un piso que se vence, una acera que se parte, una esquina de la casa que baja. Debajo hay un vacío que el agua fue construyendo durante meses. Este mismo mecanismo, a mayor escala y con agua corriendo, es el que descalza puentes y cimentaciones por socavación.

1.4 Cambios de volumen: el suelo que respira

Hay suelos que cambian de tamaño según su humedad. Las arcillas expansivas se hinchan cuando absorben agua y se contraen cuando se secan. En una casa, ese movimiento cíclico se traduce en fisuras que aparecen en verano, se cierran parcialmente en invierno y vuelven a abrirse. Puertas que pegan en una época del año y en otra no.

En el extremo opuesto están los suelos colapsables: terrenos que parecen firmes mientras están secos porque los sostiene una estructura frágil de finos, y que al saturarse pierden esa estructura de golpe. No se asientan poco a poco: colapsan. Una fuga de tubería, un drenaje mal dirigido, un riego constante en el jardín equivocado pueden ser suficientes.

Si ya tienes fisuras y no sabes si son cosméticas o estructurales, revísalas antes de resanar y tapar la evidencia. El patrón de la fisura —su dirección, su ancho, si se abre en un extremo— dice mucho sobre qué la está causando.

2. El dato que manda: la permeabilidad de tu suelo

Todo el diseño de drenaje se apoya en una sola propiedad: qué tan fácil pasa el agua por el suelo. Esa propiedad se llama permeabilidad o conductividad hidráulica, y varía en un rango enorme. Entre una grava limpia y una arcilla compacta hay una diferencia de varios órdenes de magnitud: el agua que atraviesa una grava en un minuto puede tardar semanas en atravesar el mismo espesor de arcilla.

Esa diferencia explica por qué el drenaje correcto es distinto en cada terreno.

2.1 Suelos granulares: gravas y arenas

El agua se mueve rápido dentro de ellos. Eso es bueno y malo al mismo tiempo. Bueno, porque el agua no se acumula ni genera presiones altas si tiene salida. Malo, porque el agua que se mueve rápido arrastra finos, y porque el agua que se infiltra en el lote de arriba puede aparecer en el tuyo.

En estos suelos el reto principal no es sacar el agua —ella sola se va— sino controlar por dónde se va y evitar que se lleve material en el camino. Los filtros bien graduados y los geotextiles son la herramienta clave.

2.2 Suelos finos: limos y arcillas

El agua se mueve muy despacio. La arcilla no es impermeable, pero se le acerca. El problema aquí es que el agua entra por la superficie, por fisuras de desecación o por las capas más permeables intercaladas, y una vez adentro no encuentra por dónde salir. Se queda. Sube la presión de poros y baja la resistencia.

En arcillas, poner un tubo perforado suelto no resuelve gran cosa: el agua no llega al tubo con la rapidez suficiente. Lo que funciona es interceptar el agua antes de que se infiltre (drenaje superficial, cunetas, impermeabilización de la superficie) y crear caminos preferenciales de alta permeabilidad que atraviesen el estrato: zanjas drenantes rellenas de material granular, subdrenes profundos, geodrenes.

2.3 Los limos: el peor de los dos mundos

Los limos merecen párrafo aparte porque son traicioneros. Tienen permeabilidad baja como una arcilla, pero no tienen la cohesión de una arcilla. Se saturan, pierden resistencia y fluyen. Además son extremadamente susceptibles al arrastre: un limo mal filtrado se te va por el subdrén y deja huecos.

Muchos suelos de ladera del Valle de Aburrá son suelos residuales derivados de la meteorización de rocas, con proporciones variables de limo y arena y con una permeabilidad que cambia según la profundidad y el grado de alteración. Por eso el ensayo importa más que la intuición.

2.4 Cómo se mide de verdad

No adivines la permeabilidad mirando el color de la tierra. Existen ensayos de campo y de laboratorio para eso, y el resultado cambia por completo el diseño y el costo de la solución. Puedes revisar en detalle cómo se determina la permeabilidad del suelo con ensayos de infiltración.

También conviene saber en qué categoría cae tu terreno según el sistema de clasificación SUCS, porque el drenaje que necesita un GW (grava bien gradada) no tiene nada que ver con el que necesita un CH (arcilla de alta plasticidad). Esa sigla que aparece en el estudio de suelos no es burocracia: resume el comportamiento hidráulico y mecánico esperado del material.

3. Tabla de decisión: qué drenaje según tu suelo

Esta tabla es un punto de partida para orientarte, no un diseño. El diseño lo define un estudio con datos de tu lote.

Sobre la última fila: si tu lote fue rellenado sin control, el drenaje no es lo primero. Lo primero es saber qué hay ahí abajo y decidir si ese material sirve. Un relleno controlado y compactado se comporta de forma predecible porque se sabe con qué material se hizo y con qué densidad quedó; un botadero improvisado puede tener escombro, madera, bolsas y bolsones de suelo suelto, y el agua encuentra ahí caminos que nadie puede anticipar.

4. Los sistemas, uno por uno

4.1 Filtro (o filtro francés)

Es el sistema más básico y el más malentendido. Consiste en una zanja rellena con material granular limpio, envuelta en geotextil, con o sin tubería perforada en el fondo. Su función es recibir el agua del suelo circundante y conducirla a un punto de salida.

Lo que la mayoría hace mal:

• Usar material sucio. La grava debe estar lavada. Si tiene finos, el filtro se colmata en meses y deja de drenar. Un filtro colmatado es peor que no tener filtro, porque genera falsa seguridad.
• Olvidar el geotextil. Sin separación, los finos del suelo circundante migran hacia la grava y la tapan desde afuera hacia adentro.
• Escoger el geotextil equivocado. Tiene que dejar pasar el agua pero retener las partículas del suelo. Si su apertura es muy grande, deja pasar finos; si es muy pequeña, se tapa. La elección depende de la granulometría del suelo, no del precio del rollo.
• No darle salida. Un filtro que no descarga en un punto definido y por encima del nivel de agua es un tanque enterrado. He visto filtros que terminan «en el terreno» y simplemente devuelven el agua a la fundación.
• Pendiente insuficiente o invertida. El agua se mueve por gravedad. La tubería del filtro necesita pendiente continua hacia la salida, verificada con nivel, no con el ojo.

4.2 Subdrén

El subdrén es un filtro que trabaja a mayor profundidad y con un objetivo específico: bajar el nivel freático o interceptar un flujo subterráneo antes de que llegue a la zona que quieres proteger.

La lógica es interceptar aguas arriba. Si el agua viene bajando por la ladera hacia tu construcción, el subdrén se ubica arriba de la construcción, atravesando el camino del agua. No debajo de la casa, cuando el agua ya llegó.

En taludes, los subdrenes son parte central de casi cualquier esquema de estabilización. Bajar la presión de poros suele ser la medida más eficiente y económica frente a soluciones estructurales. Vale la pena revisar cómo se combinan con otras técnicas en estabilización de taludes con anclajes, soil nailing y gaviones.

4.3 Geodrén

Es un producto industrial: un núcleo plástico con geometría abierta (tipo malla o tachones) envuelto en geotextil. Su gracia es que ocupa muy poco espesor y aun así conduce mucha más agua que el suelo circundante.

Dónde brilla:

• Respaldo de muros de contención. Se instala pegado a la cara posterior del muro, en vez de construir una capa gruesa de grava. Ahorra espacio y material.
• Sótanos y estructuras enterradas. Conduce el agua desde el muro hasta el drenaje perimetral de piso.
• Terrenos donde no hay espacio para excavar una zanja ancha.

Su límite es que sigue necesitando adónde descargar. Un geodrén que baja el agua hasta el pie del muro y allí no encuentra un tubo colector y una salida, solo trasladó el problema al fondo.

4.4 Cunetas y drenaje superficial

Este es el más barato, el más olvidado y muchas veces el más importante. La lógica es sencilla: el agua que no se infiltra no genera presión de poros. Cada litro que logres conducir por la superficie hacia un punto de descarga es un litro que no tienes que sacar después desde adentro del suelo.

En suelos de baja permeabilidad, el drenaje superficial suele resolver más que cualquier obra enterrada. Componentes básicos:

• Cuneta de corona. Va en la parte alta del talud e intercepta el agua que baja por la ladera antes de que llegue al borde. Sin ella, el agua cae por la cara del talud, erosiona y se infiltra por la cabeza, que es la peor zona posible.
• Cunetas laterales y de pie. Recogen y conducen hacia la descarga.
• Descoles o entregas. El punto donde el agua sale del sistema. Debe estar protegido contra erosión (disipador, enrocado). Una cuneta impecable que descarga sobre tierra suelta crea su propia cárcava.
• Canales de bajante. Para vencer desniveles sin que el agua tome velocidad destructiva.
• Bajantes de cubierta. El techo de una casa recoge un volumen enorme. Si la bajante descarga junto al muro, estás inyectando agua directamente contra tu cimentación. Debe conducirse lejos, a una red.

Las cunetas se fisuran y se llenan de tierra y hojas. Una cuneta fisurada es un tubo que inyecta agua concentrada exactamente en el punto que quería proteger. Revisarlas y limpiarlas antes de cada temporada de lluvias es de lo más rentable que puedes hacer.

4.5 Pozos de infiltración

Un pozo de infiltración devuelve al terreno el agua lluvia en vez de mandarla a la red. Suena bien y a veces lo es, pero tiene condiciones estrictas:

• El suelo debe ser efectivamente permeable, verificado con ensayo de infiltración, no supuesto.
• El nivel freático debe estar suficientemente abajo. Si el pozo llega a la zona saturada, no infiltra: se llena.
• Debe estar lejos de cimentaciones, muros y taludes. Es una fuente concentrada de agua; si lo pones cerca de la casa, estás saturando el suelo de apoyo a propósito.
• No sirve en arcillas ni limos de baja permeabilidad. Ahí se convierte en un depósito permanente.
• Necesita mantenimiento: sedimentador o trampa de sólidos aguas arriba, porque el agua lluvia trae tierra y hojas que lo colmatan.

Cuando alguien pone un pozo de infiltración a cinco metros de un muro de contención, sobre suelo limoso, sin ensayo previo, está construyendo el problema con sus propias manos.

4.6 Drenaje de muros de contención

Volvemos al muro con el que empezó este artículo. Un muro de contención bien drenado tiene cuatro elementos, y necesita los cuatro:

• Capa drenante en el respaldo. Grava limpia con geotextil, o geodrén. Su función es que el agua que llega al muro baje verticalmente sin generar presión lateral.
• Tubería colectora al pie. Tubo perforado en el fondo de la capa drenante, con pendiente hacia una salida. Recoge lo que baja.
• Lloraderos (barbacanas). Perforaciones que atraviesan el muro y permiten que el agua salga por la cara vista. Deben tener filtro detrás; si no, con el tiempo escupen finos y taponan.
• Impermeabilización de la cara en contacto con el suelo. Protege el concreto y el acero. Es complemento del drenaje, nunca su reemplazo. Impermeabilizar sin drenar es sellar una olla a presión.

Ese último punto es donde más plata se pierde. Cuando aparece la humedad en el sótano, la reacción típica es aplicar impermeabilizante por dentro. El agua sigue llegando con presión desde afuera, encuentra otro poro y sale por otro lado. Se repite el proceso, se vuelve a fallar, y así hasta que alguien excava por fuera y descubre que nunca hubo capa drenante.

5. Cinco errores que se repiten en obra

5.1 Impermeabilizar en vez de drenar

Ya lo mencionamos, pero merece énfasis. Impermeabilizar es una barrera; drenar es una ruta de escape. Si el agua no tiene ruta de escape, va a encontrar el punto más débil de tu barrera. Y siempre hay un punto débil: una junta, un pase de tubería, una fisura de retracción.

5.2 Copiar el detalle del vecino

«Al vecino le funcionó el filtro así». Puede ser cierto y ser irrelevante. La permeabilidad, el nivel freático y la estratigrafía cambian en distancias cortas, especialmente en topografía de ladera. Dos lotes contiguos pueden tener comportamientos hidráulicos distintos.

5.3 Diseñar el drenaje al final

El drenaje se piensa junto con la cimentación y la contención, no cuando ya está el muro fundido y toca picar. Meter un sistema de drenaje después cuesta varias veces más y siempre queda peor resuelto.

5.4 Ignorar el mantenimiento

Los sistemas de drenaje se tapan. Los geotextiles se colmatan, las cunetas se llenan, los lloraderos se obstruyen, las cajas acumulan sedimento. Un sistema sin mantenimiento tiene vida útil limitada, y su falla es silenciosa: nada avisa hasta que aparece la mancha. Deja cajas de inspección accesibles y revisa antes de las lluvias.

5.5 Descargar el agua en el lote del vecino o sobre el talud

Sacar el agua de tu terreno no es resolver el problema, es mudarlo. Además de los líos con los vecinos, un descole mal ubicado sobre un talud puede iniciar una erosión que termine afectándote a ti. La salida del agua es parte del diseño, no un detalle final.

6. Cómo saber qué necesitas tú

Ninguna de estas soluciones se escoge por catálogo. La secuencia lógica es esta:

• Identifica de dónde viene el agua. ¿Es lluvia que cae sobre tu lote? ¿Escorrentía que baja de arriba? ¿Nivel freático alto? ¿Una fuga de tubería? Las respuestas son totalmente distintas. Una humedad que no cambia con la temporada de lluvias probablemente sea una fuga, no drenaje.
• Caracteriza el suelo. Sondeos, clasificación, permeabilidad, nivel freático. Sin esto todo lo demás es adivinanza.
• Define el objetivo. ¿Bajar el nivel freático? ¿Aliviar presión detrás de un muro? ¿Evitar que se infiltre agua superficial? Cada objetivo tiene su sistema.
• Diseña el conjunto, incluida la salida. Captación, conducción, filtro, descarga y protección de la descarga.
• Deja previsto el mantenimiento. Cajas de inspección, accesos, un calendario simple de revisión.

6.1 Qué papel juega el estudio de suelos

En Colombia, la NSR-10 dedica su Título H a los estudios geotécnicos y establece cuándo son obligatorios y qué deben contener. Entre los aspectos que un estudio debe abordar está la caracterización del subsuelo y las condiciones de agua subterránea, precisamente porque el agua condiciona tanto la capacidad de soporte como la estabilidad.

Conviene tener claro que no todos los estudios son iguales. Hay diferencias reales entre un estudio de suelos, uno geotécnico y uno de estabilidad, y contratar el que no era es un error frecuente y costoso.

Un punto que suele sorprender a los propietarios: la capacidad portante del suelo no es un número fijo del terreno. Depende, entre otras cosas, de la condición de humedad. El mismo suelo que soporta bien seco puede soportar considerablemente menos saturado. Cuando alguien te dice «este suelo aguanta tanto», la pregunta correcta es: ¿en qué condición de humedad?

6.2 Señales de que ya tienes un problema de agua

• Manchas de humedad en muros de sótano o de contención, sobre todo si crecen o si aparece polvillo blanco (eflorescencias).
• Agua empozada en el jardín horas después de que dejó de llover.
• Hundimientos localizados en pisos, andenes o zonas duras.
• Fisuras que se abren y se cierran con las temporadas.
• Lloraderos del muro secos en plena temporada de lluvias: no significa que no hay agua, significa que está tapado.
• Grietas en la corona de un talud, o pequeños escalones en el terreno.
• Vegetación que crece verde y frondosa en una sola franja del lote, mientras el resto se seca.

Ninguna de estas señales es motivo de pánico por sí sola. Todas son motivo de mirar con calma y a tiempo. Los problemas de agua son progresivos: casi siempre avisan antes de volverse graves, y casi siempre son mucho más baratos de resolver cuando apenas están avisando.

Conclusión

El agua es la causa número uno de los problemas geotécnicos, y también es la más manejable. No se controla con un producto ni con un impermeabilizante; se controla con un sistema pensado para tu suelo: interceptar antes de que se infiltre, filtrar sin arrastrar finos, conducir con pendiente y descargar en un punto seguro. Cambia cualquiera de esos cuatro pasos y el sistema completo deja de funcionar.

El tipo de suelo define cuál sistema aplica. En suelos granulares el trabajo es filtrar bien y controlar la salida. En arcillas y limos, la prioridad es que el agua nunca llegue a infiltrarse y, cuando ya está adentro, darle caminos preferenciales para salir. En taludes y muros, aliviar la presión de poros suele ser la medida más eficiente que existe. Y en rellenos sin control, primero hay que saber qué hay abajo.

Si estás viendo alguna de las señales que describimos —esa mancha en el sótano, el agua que no baja del jardín, la fisura que va y viene— lo más útil que puedes hacer no es escoger un producto, sino entender de dónde viene el agua y qué suelo tienes. Ese diagnóstico define la solución, y suele costar mucho menos que el segundo intento de arreglo.
