Un inversionista evalúa arrendar un predio plano en un valle cálido para una granja solar de unos pocos megavatios. El proveedor de la estructura ya le mandó un diseño con perfiles hincados a una profundidad estándar. ¿Hace falta un estudio de suelos, si todo el sistema pesa poco?
Respuesta corta: sí. En una granja solar la carga que manda no es el peso sino el viento, que intenta arrancar y volcar las mesas de paneles. Los perfiles hincados resisten esa fuerza solo gracias al suelo. El estudio geotécnico define si los perfiles se pueden hincar, a qué profundidad, cuánto se van a corroer en veinticinco o treinta años y cómo se maneja el agua en el predio. Como el mismo perfil se repite cientos o miles de veces, ajustar su longitud con datos reales cambia mucho el costo total.
1. Cómo se cimenta una granja solar
Las mesas de paneles se apoyan en estructuras metálicas que llegan al suelo por medio de:

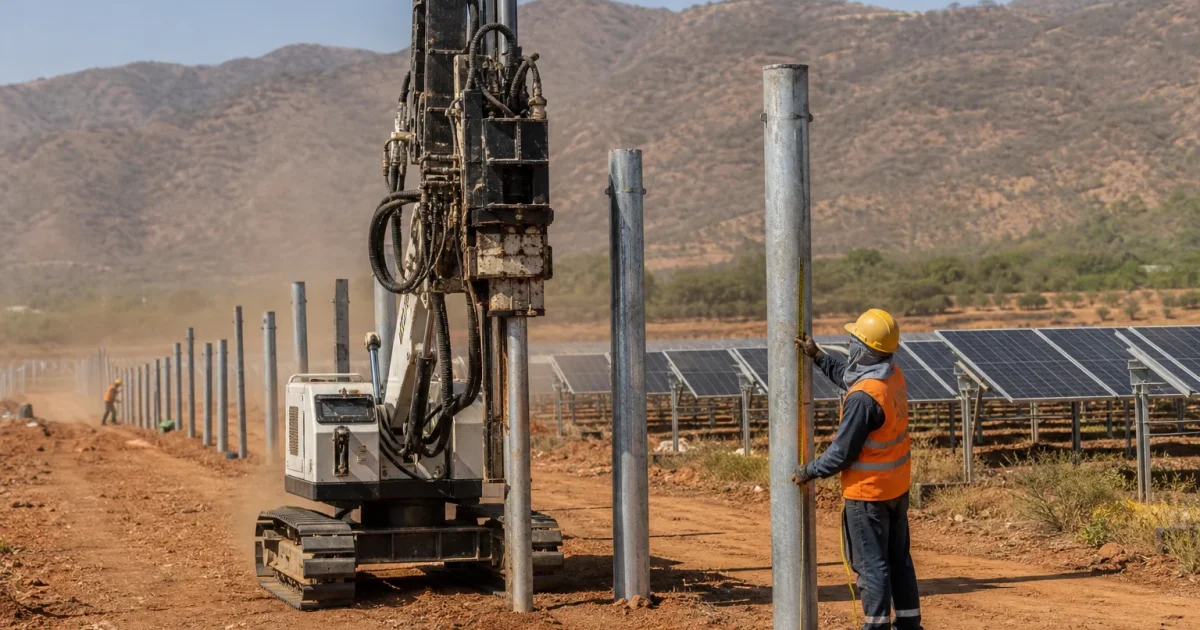

- Perfiles hincados: perfiles de acero galvanizado que se clavan en el suelo con una máquina hincadora. Es la solución más común porque es rápida y no usa concreto.
- Tornillos helicoidales: se enroscan en el suelo. Útiles en suelos donde el hincado no funciona bien.
- Micropilotes o dados de concreto: cuando hay roca, bolos o suelos muy blandos.
- Bases lastradas: bloques de concreto apoyados sin enterrar, usados en cubiertas o en rellenos sanitarios donde no se puede excavar.
Cuál conviene depende del suelo, y eso es lo primero que responde el estudio.
2. La carga que manda: el viento
Un panel funciona como una vela. El viento lo empuja y, según la dirección, lo succiona hacia arriba. Cada perfil recibe entonces:
- Tracción: una fuerza que intenta sacarlo del suelo.
- Carga lateral y momento: una fuerza que intenta inclinarlo.
- Compresión: el peso propio y, a veces, la componente del viento hacia abajo.
La resistencia a tracción y a carga lateral de un perfil hincado depende de la fricción y del confinamiento del suelo alrededor. En suelos blandos o sueltos, el perfil necesita más longitud; en suelos densos, menos.
3. Qué evalúa el estudio geotécnico
Exploración del predio
Sondeos, apiques y ensayos de campo distribuidos en el área, para conocer las capas de suelo, su densidad o consistencia, la presencia de roca o bolos y el nivel freático. En predios grandes, la geofísica ayuda a cubrir más área a menor costo; lo explicamos en qué es la geofísica en estudios de suelos.
Hincabilidad
¿El perfil entra hasta la profundidad necesaria? Capas duras, gravas gruesas, bolos o roca superficial pueden detenerlo o desviarlo. Identificar esas zonas antes de la obra evita sorpresas con la hincadora en el sitio.
Pruebas de carga en campo
Es lo más característico de estos estudios. Se hincan perfiles reales con la máquina de la obra y se cargan para medir:
- Cuánto resisten al arrancamiento.
- Cuánto se desplazan con carga lateral.
- Cuánto resisten a compresión, cuando aplica.
Con esos resultados se calibra el diseño y se define la longitud de perfil para cada zona del predio.
Corrosión
Los perfiles son de acero y deben durar la vida útil del proyecto. El estudio mide parámetros del suelo relacionados con la corrosión, como resistividad, pH, sulfatos, cloruros y humedad. Con eso se define el espesor de galvanizado o el sobreespesor de acero necesario. Lo ampliamos en los suelos agresivos y la corrosión en cimentaciones.
Resistividad eléctrica para la puesta a tierra
El diseñador eléctrico necesita la resistividad del suelo para diseñar la malla de puesta a tierra. Se mide en campo y suele hacerse dentro de la misma campaña geotécnica.
Agua, erosión y vías internas
Las granjas ocupan áreas grandes. El estudio revisa la escorrentía, el riesgo de inundación y de erosión entre las filas de paneles, y la capacidad del suelo para las vías internas por donde circulan camiones y grúas. También las cimentaciones de los inversores, transformadores y la subestación, que sí son cargas concentradas.
4. Por qué el estudio ahorra dinero
En una granja de varios megavatios puede haber miles de perfiles. Si el diseño estándar del proveedor supone un suelo peor que el real, se compra acero de más en cada uno. Si supone un suelo mejor, los perfiles pueden quedar cortos y fallar con un vendaval. Ajustar la longitud con datos de campo, aunque sea en pocos centímetros por perfil, se multiplica por miles.
Además, saber dónde hay roca o bolos antes de empezar evita parar la obra con la hincadora en el sitio y tener que rediseñar sobre la marcha.
5. En qué momento hacerlo
- Debida diligencia del predio: una visita y exploración preliminar para descartar terrenos con problemas graves (inundación, roca superficial, suelos muy blandos).
- Estudio geotécnico de diseño: exploración completa, ensayos de laboratorio y pruebas de carga en campo.
- Durante la construcción: control de hincado y pruebas de verificación en una muestra de perfiles.
6. Errores comunes
- Usar el diseño estándar del proveedor sin datos del suelo.
- Hacer pocas pruebas de carga en un predio con suelos variables.
- Olvidar la corrosión. Un perfil que pierde sección en quince años no llega a los treinta.
- No medir resistividad en la misma campaña y tener que volver al sitio.
- Ignorar el agua. La erosión entre filas puede descalzar perfiles.
Conclusión
Una granja solar parece una obra liviana, pero es una cimentación repetida miles de veces y sometida al viento durante décadas. El estudio geotécnico define si se puede hincar, a qué profundidad, con qué protección contra la corrosión y cómo se maneja el agua. Hecho antes de comprar la estructura, convierte un diseño genérico en uno ajustado al suelo real, más seguro y casi siempre más económico.
💡 ¿Estás evaluando un predio para un proyecto solar? Escríbenos y te contamos qué exploración y qué pruebas de campo conviene hacer en cada etapa.
Preguntas frecuentes
Lo que más nos preguntan sobre este tema
¿Por qué una granja solar necesita estudio geotécnico si los paneles pesan poco?
Porque la carga que manda en estos proyectos no es el peso sino el viento, que intenta arrancar y volcar las estructuras. Los perfiles deben resistir tracción y carga lateral, y eso depende del suelo. Además, el suelo define si los perfiles se pueden hincar, cuánta corrosión van a sufrir y cómo se maneja el agua en el predio.
¿Qué son las pruebas de hincado y de arrancamiento?
Son pruebas en campo con perfiles reales: se hincan con la misma máquina que se usará en la obra, se registra cómo entran y luego se cargan para medir cuánto resisten al arrancamiento y a la carga lateral. Con esos resultados se ajusta la longitud de diseño.
¿Qué pasa si el suelo tiene roca o bolos?
Los perfiles pueden no entrar o desviarse. En esos casos se usan prehueco, perfiles con otro diseño o cimentaciones alternativas, como pequeños pilotes perforados o tornillos. El estudio identifica esas zonas antes de comprar la estructura.
¿El estudio geotécnico incluye la resistividad para la puesta a tierra?
Suele incluirse en la campaña de campo porque se aprovecha la movilización. La resistividad del suelo la necesita el diseñador eléctrico para la malla de puesta a tierra, y también es un indicador de qué tan corrosivo puede ser el suelo para el acero.
