Asentamientos diferenciales: por qué tu edificio se hunde de un lado y cómo prevenirlos

Empieza como una molestia menor: la puerta principal de repente roza contra el piso y hay que empujarla con fuerza para que cierre. Unas semanas después, notas que la ventana del baño se queda atascada en su marco. Luego, una mañana, la ves: una grieta en forma de escalera que recorre la pared de ladrillo de tu sala.

El pánico es inevitable. ¿Se está cayendo la casa? ¿Hubo un temblor que no sentiste? La respuesta suele ser mucho más lenta, silenciosa y destructiva: tu edificación está sufriendo un asentamiento diferencial.

El ejemplo más famoso de este fenómeno a nivel mundial es la Torre de Pisa, que se convirtió en un ícono global precisamente por un error geotécnico masivo. Pero cuando el «efecto Pisa» ocurre en tu casa, en tu edificio de apartamentos o en tu proyecto de infraestructura, no es una atracción turística; es una pesadilla financiera, estructural y de seguridad.

En este artículo técnico, diseñado tanto para propietarios que buscan entender el origen de sus fisuras como para ingenieros y arquitectos que desean repasar conceptos críticos de mecánica de suelos, desglosaremos la física detrás de los hundimientos, las fórmulas que rigen el colapso, la interpretación patológica de las grietas y las tecnologías de remediación más avanzadas.

1. La Física del Subsuelo: Entendiendo el Asentamiento Total

En geotecnia, el suelo no es una masa sólida e inerte. Es un sistema trifásico compuesto por partículas sólidas (minerales), agua y aire. Cuando construimos un edificio, su masa ejerce un esfuerzo constante sobre este sistema. La respuesta natural del planeta es comprimirse.

El asentamiento total (St) es la deformación vertical descendente que sufre la superficie del terreno bajo carga. Matemáticamente, se compone de tres fases temporales y físicas distintas:

St = Si + Sc + Ss

A. Asentamiento Inmediato o Elástico (Si)

Ocurre casi al instante, a medida que avanza la construcción. Se da principalmente en suelos granulares (arenas y gravas) secos o húmedos. Se calcula utilizando la Teoría de la Elasticidad y la ecuación de Boussinesq, adaptada para zapatas:

Si = q · B · [(1 – μ²) / Es] · If

Donde q es la presión de contacto de la zapata, B es el ancho de la cimentación, μ es el coeficiente de Poisson del suelo, Es es el Módulo de Elasticidad del suelo (obtenido en laboratorio), e If es un factor de influencia que depende de la forma geométrica de la cimentación.

B. Consolidación Primaria (Sc)

Este es el fenómeno que destruye edificaciones a mediano y largo plazo. Ocurre en suelos finos y cohesivos (arcillas y limos) que están saturados. Para entenderlo, usa el modelo analógico de Karl von Terzaghi (el padre de la mecánica de suelos): Imagina un cilindro lleno de agua con un resorte adentro y un pistón perforado encima. Al aplicar peso al pistón, el agua (que es incompresible) soporta inicialmente toda la carga. Pero lentamente, el agua empieza a escapar por los poros del pistón, transfiriendo la carga al resorte (las partículas sólidas de arcilla).

Este proceso puede tardar meses, años o décadas. Su cálculo se realiza mediante la famosa ecuación edométrica de Terzaghi:

ΔH = [H · Cc / (1 + e0)] · log(σ’f / σ’0)

El hundimiento (ΔH) es directamente proporcional al espesor del estrato compresible (H) y al índice de compresibilidad (Cc). Lo más crítico es la relación de los esfuerzos efectivos: el esfuerzo efectivo final (σ’f) frente al inicial (σ’0).

C. Consolidación Secundaria o Fluencia (Ss)

Es la deformación «creep» o plástica que continúa a un ritmo muy lento incluso después de que toda el agua ha sido expulsada, causada por la reestructuración y deslizamiento microscópico de las partículas de arcilla.

2. El Punto de Quiebre: El Asentamiento Diferencial y la Distorsión Angular

Si un edificio completo de 10 pisos se hunde uniformemente 10 centímetros en todas sus columnas, la estructura no sufre tensiones internas críticas. El desastre se desata cuando la «Columna A» se asienta 2 centímetros y la «Columna B» se asienta 7 centímetros.

A la diferencia neta de hundimiento entre dos puntos de apoyo se le llama Asentamiento Diferencial (ΔS).

Para evaluar el peligro de colapso, los ingenieros calculan la Distorsión Angular (β), que es el parámetro que realmente fractura vigas, losas y muros de mampostería:

β = ΔS / L

(Donde L es la distancia horizontal entre los dos apoyos).

Según los criterios clásicos de Skempton y MacDonald (ampliamente adoptados por las normativas sismorresistentes), los límites son inflexibles:

• Límite β = 1/500: Límite de seguridad donde comienza a verse daño arquitectónico menor.

• Límite β = 1/300: Se producen grietas estructurales severas y fisuras diagonales en muros de ladrillo o bloque confinado. (Ej. 1 cm de desnivel por cada 3 metros).

• Límite β = 1/150: Riesgo inminente de daño estructural crítico en pórticos de concreto armado o acero estructural.

3. La Radiografía Geológica: ¿Por qué cede el suelo de forma asimétrica?

Las matemáticas explican cómo se rompe el edificio, pero la geología explica por qué. Las causas más comunes, especialmente en topografías andinas complejas, son:

A. Heterogeneidad Extrema del Subsuelo (Ejemplo local: El Abanico de Ibagué)

Pensemos en terrenos formados por depósitos volcanoclásticos, lahares o abanicos aluviales (como es el caso de gran parte de la meseta de Ibagué). En un mismo lote de 20×20 metros, puedes tener la zapata izquierda apoyada sobre un lente de rocas duras (flujo de escombros) y la zapata derecha descansando sobre depósitos de ceniza volcánica alterada o arcillas limosas altamente compresibles. La zapata sobre la arcilla consolidará a lo largo de los años; la de la roca, no. El resultado es un cizallamiento perfecto de la estructura.

B. Superposición de Bulbos de Presiones

El suelo no soporta la carga de un edificio en una línea vertical hacia abajo, sino que la dispersa en forma de bulbo (como una cebolla). Si construyes una torre de 8 pisos adosada a una casa de 1 piso, los inmensos bulbos de esfuerzo de la torre invaden el suelo debajo de la casa pequeña. El suelo bajo la casa sufre un esfuerzo adicional no planificado, arrastrando a la estructura menor hacia la torre en un hundimiento inducido.

C. Oscilación del Nivel Freático y Arcillas Expansivas

Suelos con alto contenido de montmorillonita (un mineral de arcilla) son extremadamente reactivos al agua. En temporada de lluvias severas, absorben agua y se hinchan, ejerciendo subpresión contra las zapatas. Durante fenómenos climáticos secos prolongados (como el Fenómeno del Niño), el nivel freático desciende bruscamente, el suelo se contrae y se agrieta, eliminando el soporte base de la cimentación.

D. Rellenos Antrópicos sin Control Edométrico

Al nivelar lotes a media ladera (corte y relleno), es práctica común usar el material excavado para formar la terraza. Si este relleno no se deposita en capas controladas y se verifica su humedad óptima y densidad máxima (Ensayo Proctor Modificado), queda en estado suelto. Con los años, y ante la primera saturación por lluvias, el relleno colapsa bajo su propio peso, partiendo la losa de contrapiso por la mitad.

4. Patología Estructural Avanzada: Leyendo las grietas

Saber diferenciar una grieta por asentamiento de una fisura superficial por retracción de fraguado es vital. Los asentamientos diferenciales dejan «firmas» muy específicas en las construcciones:

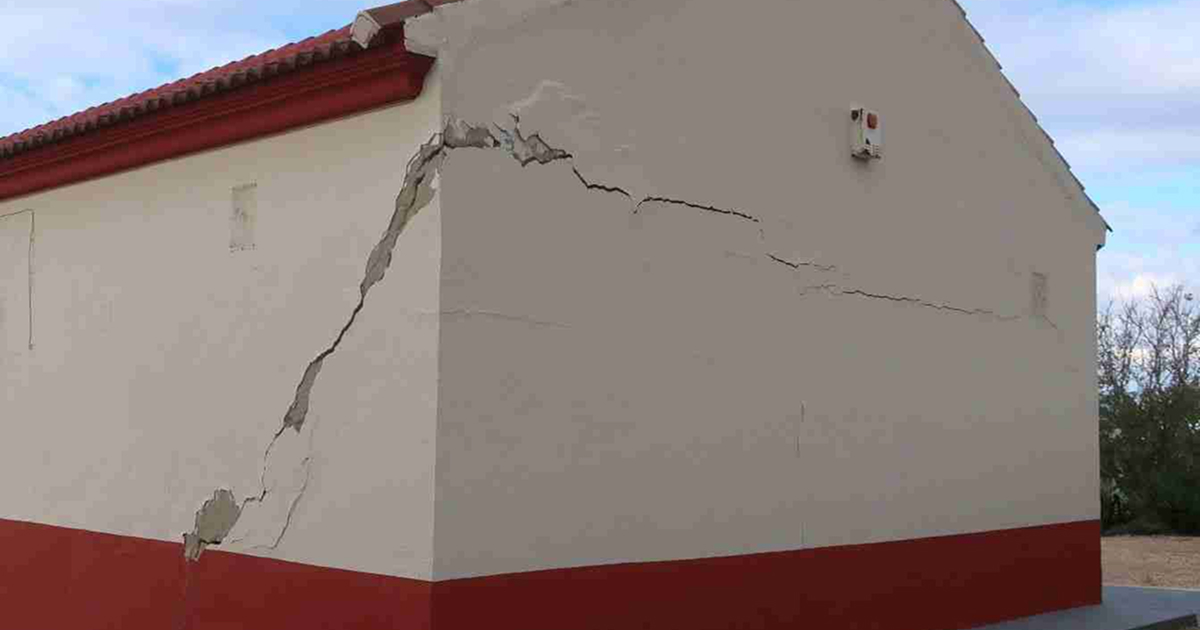

1. Grietas de Cizallamiento (El patrón de escalera): En mampostería no reforzada, el muro no soporta tracción. Al bajar una parte de la cimentación, el muro se desgarra siguiendo la junta de mortero más débil. Estas grietas suelen ser diagonales y su vértice superior casi siempre apunta hacia la zona que se está hundiendo.

2. Rotación de Pórticos y Efecto Paralelogramo: Los marcos de las puertas pierden su ortogonalidad (90 grados). Una puerta rectangular atascada en un marco romboide es la prueba irrefutable de un asentamiento.

3. Despegue de Zócalos y Tuberías Cizalladas: El piso desciende, pero los muros estructurales (si están apoyados en vigas más profundas) se mantienen. Esto crea una separación visible entre el piso y el rodapié. Internamente, las tuberías rígidas de PVC se fracturan bajo tierra, inyectando agua al problema y acelerando el colapso del suelo arcilloso.

5. El Arsenal de la Ingeniería: Prevención y Solución

La esperanza para un proyecto no radica en usar más cemento, sino en usar más ciencia.

Fase Preventiva: El Estudio Geotécnico Riguroso

Un simple Ensayo de Penetración Estándar (SPT) a baja profundidad no basta para edificaciones de peso. La ingeniería preventiva exige:

• Perforaciones CPTu (Piezocono): Para medir la resistencia del suelo y la presión de poros milímetro a milímetro.

• Ensayos de Consolidación Edométrica: Extraer muestras inalteradas (Tubos Shelby) y comprimirlas en laboratorio durante días para obtener las variables Cc, Cs y Cv, indispensables para resolver la ecuación de Terzaghi.

• Modelación Plaxis / Elementos Finitos: Simulación 3D por computadora del comportamiento de la interacción suelo-estructura antes de excavar un solo metro de tierra.

Con estos datos, el ingeniero calculista diseña cimentaciones compensatorias: Losas de cimentación (Rafts) que reparten cargas en suelos blandos, o Pilotaje Profundo que atraviesa los estratos compresibles para anclarse, por fricción o por punta, en formaciones geológicas estables.

Fase de Remediación (Recalce de Cimentaciones)

Cuando el daño ya ocurrió, la demolición no es la única salida. La geotecnia forense emplea:

• Micropilotes Inyectados: Pequeñas perforaciones a través de la zapata colapsada donde se insertan armaduras tubulares de acero de alta resistencia inyectadas con lechada de cemento a alta presión. Se transfieren las toneladas de peso de la columna a estratos más profundos.

• Inyección de Resinas Expansivas (Polímeros): Tecnología de punta donde se inyectan resinas multicomponente directamente bajo la losa o zapata. Estas expanden químicamente con fuerzas de hasta 400 kPa, consolidando vacíos, densificando el suelo suelto, e incluso aplicando fuerza de levante (uplift) para nivelar milimétricamente la edificación hundida.

Conclusión: La naturaleza no negocia

Un edificio no termina en la baldosa del primer piso; es una extensión directa y un parásito mecánico del estrato geológico que lo sostiene. Los asentamientos diferenciales demuestran de forma implacable que, en la ingeniería, lo que no se mide bajo tierra, terminará rompiendo lo que se construye encima de ella.

Ignorar la investigación geotécnica profunda por ahorrar en el presupuesto inicial es el error más costoso que un inversionista o constructor puede cometer. El comportamiento del suelo se rige por la física y las matemáticas; solo respetándolas podemos garantizar estructuras que perduren de pie, niveladas y seguras para las futuras generaciones.
